PartsWorld chuyên cung cấp phụ tùng xe nâng chất lượng tốt trong đó có các loại xi lanh thủy lực (Hydraulic Cylinder). Một số loại xi lanh thủy lực mà chúng tôi phân phối gồm có:

Xi lanh nâng (Lift Cylinder)
Xi lanh nghiêng xe nâng (Tilt Cylinder)
Xi lanh thủy lực xe nâng trợ lực lái (Steering Cylinder)

Ty ben xe nâng trợ lực lái — Xi lanh xe nâng trợ lực lái

Ty ben thủy lực xe nâng — Xi lanh thủy lực xe nâng

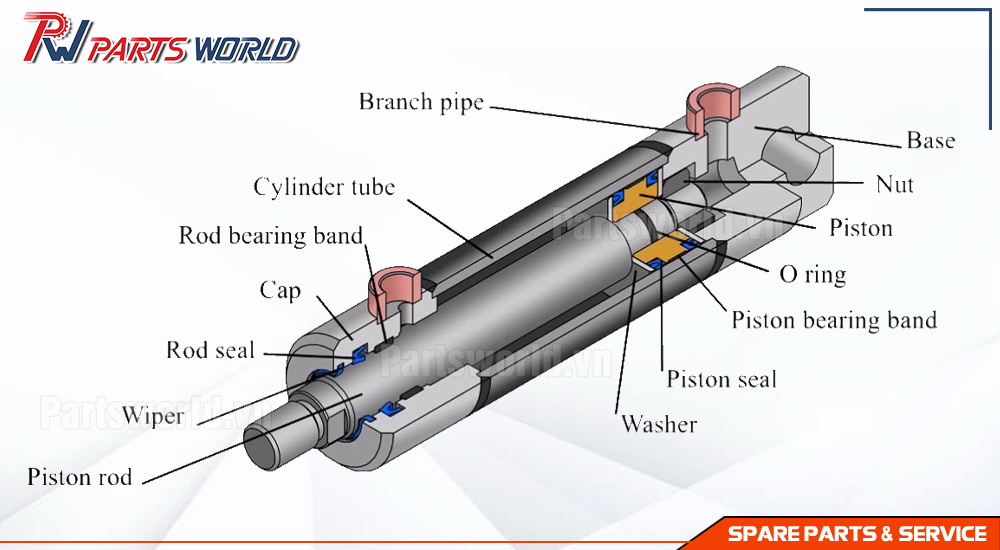

CẤU TẠO XI LANH THỦY LỰC XE NÂNG

Cấu tạo của xi lanh thủy lực xe nâng gồm các bộ phận sau:

Thân xi lanh (Cylinder Body): Là phần chính của xi lanh thủy lực xe nâng, chứa dầu thủy lực và các bộ phận bên trong. Thân xi lanh thường được làm từ thép có độ bền cao để chịu áp lực lớn.
Piston: Là bộ phận di chuyển bên trong thân xi lanh, chuyển đổi áp lực dầu thành lực cơ học. Piston có thể di chuyển lên và xuống trong thân xi lanh, tạo ra chuyển động cho các bộ phận khác của xe nâng.
Đầu xi lanh (Cylinder Head): Là phần trên cùng của thân xi lanh, nơi kết nối với các ống dẫn dầu. Đầu xi lanh thường có một hoặc nhiều lỗ để dầu thủy lực đi vào và ra khỏi xi lanh.
Van điều khiển (Control Valve): Điều chỉnh dòng chảy của dầu vào và ra khỏi xi lanh thủy lực xe nâng, giúp kiểm soát hướng và tốc độ di chuyển của piston.
Ống dẫn dầu (Hydraulic Lines): Kết nối giữa bơm thủy lực và xi lanh, giúp truyền dầu thủy lực đến và từ các bộ phận khác nhau trong hệ thống.
Seal (Đệm): Ngăn chặn rò rỉ dầu giữa piston và thân xi lanh, đảm bảo hiệu suất làm việc của hệ thống thủy lực.
Đế (Base): Là phần dưới cùng của xi lanh, giúp gắn kết với khung xe nâng hoặc các bộ phận khác, đảm bảo tính ổn định trong quá trình hoạt động.

CÁC LOẠI XI LANH THỦY LỰC XE NÂNG

Tùy thuộc vào chức năng sử dụng, thông thường sẽ có một số loại xi lanh thủy lực xe nâng sau:

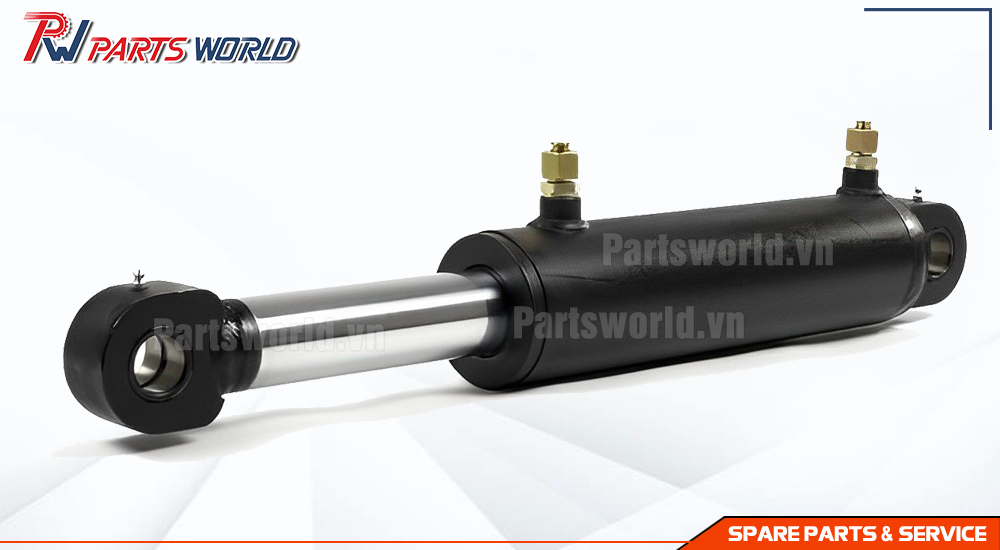

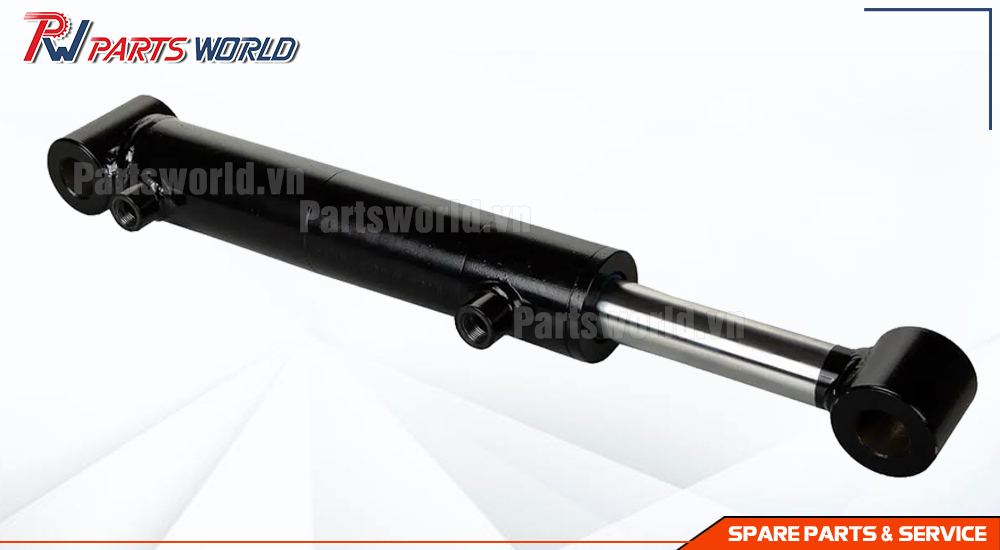

Xi lanh thủy lực nâng (Lift Cylinder)

Xi lanh nâng đóng vai trò quyết định trong việc thực hiện các thao tác nâng hạ, giúp xe nâng hoạt động hiệu quả và an toàn.

Khi bơm thủy lực cung cấp dầu vào bên trong thân xi lanh qua van điều khiển, áp suất tăng lên sẽ đẩy piston di chuyển lên hoặc xuống. Sự di chuyển này tạo ra lực cần thiết để nâng hoặc hạ tải trọng trên xe nâng.

Khi cần nâng hàng hóa, van điều khiển mở ra cho phép dầu chảy vào một bên của piston, tạo áp suất và đẩy piston lên. Ngược lại, khi muốn hạ hàng hóa, van điều khiển sẽ cho phép dầu chảy ra ngoài, giảm áp suất bên trong và cho phép piston hạ xuống.

Vị trí của xi lanh nâng:

Kết nối với khung xe nâng: Xi lanh nâng thường được gắn cố định vào khung của xe nâng, nằm ở phía dưới của cụm càng nâng. Vị trí này cho phép xi lanh truyền lực trực tiếp lên các càng, giúp nâng hạ hàng hóa một cách hiệu quả.
Liên kết với càng nâng: Một đầu của xi lanh nâng được kết nối với càng nâng, trong khi đầu còn lại được gắn vào khung xe. Khi xi lanh hoạt động, piston bên trong sẽ di chuyển lên xuống, tác động trực tiếp đến càng để thực hiện thao tác nâng hạ hàng hóa.
Tích hợp trong hệ thống thủy lực: Xi lanh thủy lực nâng nằm trong hệ thống thủy lực tổng thể của xe, nơi mà dầu thủy lực được bơm vào qua van điều khiển. Điều này cho phép người vận hành kiểm soát chính xác quá trình nâng và hạ hàng hóa.

Xi lanh nghiêng (Tilt Cylinder)

Xi lanh nghiêng là một bộ phận quan trọng trong hệ thống thủy lực của xe nâng, giúp điều chỉnh độ nghiêng của cụm nâng so với mặt đất. Điều này rất cần thiết để đảm bảo an toàn và hiệu quả khi vận hành xe nâng, đặc biệt khi di chuyển hàng hóa.

Khi bơm thủy lực cung cấp dầu vào bên trong thân xi lanh qua van điều khiển, áp suất tăng lên sẽ đẩy piston di chuyển. Sự di chuyển này tạo ra góc nghiêng cho cụm nâng:

Nghiêng về phía trước: Khi dầu được bơm vào một bên của xi lanh, piston sẽ đẩy cụm nâng về phía trước.
Nghiêng về phía sau: Khi dầu được xả ra khỏi bên đó và bơm vào bên kia, piston sẽ kéo cụm nâng trở lại vị trí thẳng đứng hoặc nghiêng về phía sau.

Vị trí lắp đặt xi lanh thủy lực xe nâng nghiêng:

Vị trí trên khung nâng: Xi lanh nghiêng thường được lắp đặt ở hai bên của khung nâng, gần với các bộ phận chính như càng nâng và piston. Vị trí này cho phép xi lanh thực hiện thao tác nghiêng một cách hiệu quả và ổn định.
Liên kết với các bộ phận khác: Một đầu của xi lanh được gắn vào khung xe nâng, trong khi đầu còn lại được kết nối với piston. Điều này cho phép xi lanh truyền lực trực tiếp đến khung nâng khi dầu thủy lực được bơm vào.

Hình ảnh thực tế xi lanh thủy lực nghiêng xe nâng

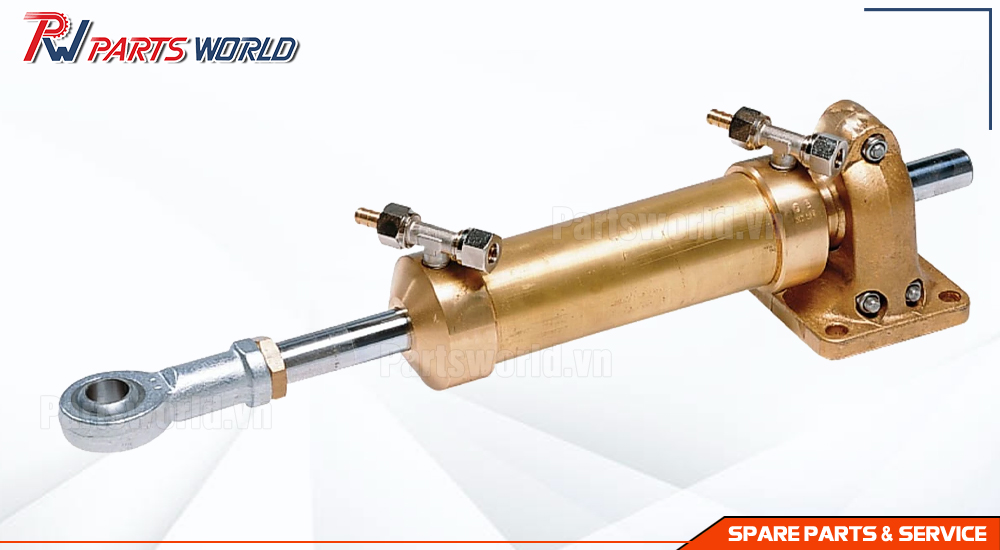

Xi lanh trợ lực lái (Steering Cylinder)

Xi lanh xe nâng trợ lực lái là một bộ phận giúp người vận hành dễ dàng điều khiển hướng di chuyển.

Xi lanh thủy lực xe nâng trợ lực lái hoạt động dựa trên nguyên lý áp suất dầu thủy lực. Khi người điều khiển xoay vô lăng, van điều khiển sẽ mở ra cho phép dầu thủy lực chảy vào một bên của xi lanh. Áp suất tăng lên sẽ đẩy piston di chuyển, tạo ra lực hỗ trợ để đẩy bánh xe theo hướng mong muốn. Khi cần điều chỉnh hướng đi ngược lại, van sẽ cho phép dầu chảy ra khỏi bên đó và vào bên kia của xi lanh, làm cho piston di chuyển theo hướng ngược lại.

Vị trí lắp đặt của xi lanh trợ lực lái:

Gần bánh trước: Xi lanh trợ lực lái thường được lắp đặt gần bánh trước của xe nâng. Vị trí này cho phép xi lanh tác động trực tiếp lên cơ cấu lái, giúp điều khiển hướng di chuyển một cách hiệu quả.
Liên kết với hệ thống lái: Một đầu của xi lanh được gắn vào khung xe nâng, trong khi đầu còn lại được kết nối với thanh lái hoặc cơ cấu lái khác. Điều này cho phép xi lanh truyền lực trực tiếp đến hệ thống lái khi cần thiết.

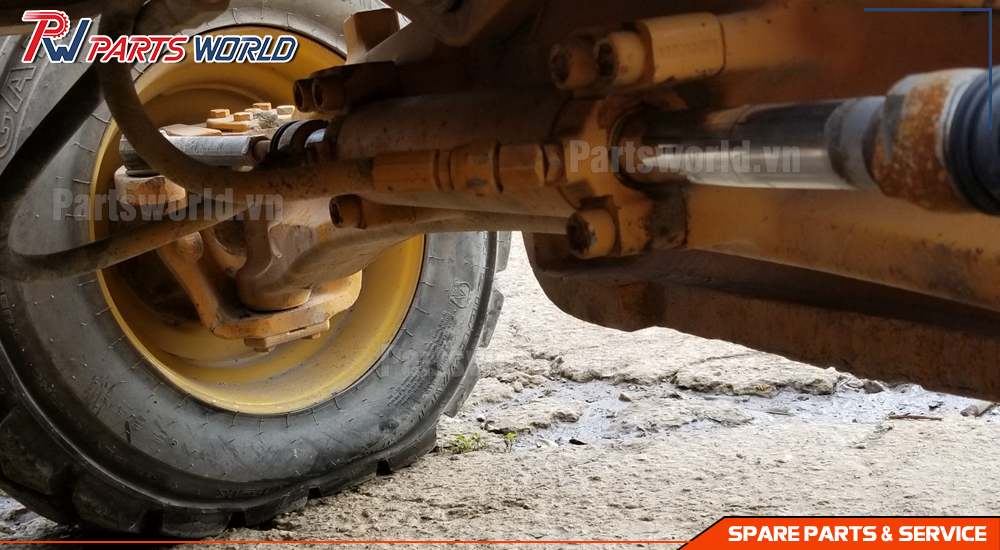

Hình ảnh thực tế xi lanh thủy lực xe nâng trợ lực lái

BẢNG GIÁ CÁC LOẠI XI LANH THỦY LỰC XE NÂNG

Dưới đây là bảng giá tham khảo cho một số loại xi lanh thủy lực xe nâng đang có tại PartsWorld. Để nhận báo giá chính xác và được hỗ trợ lắp đặt, quý khách hàng hãy liên hệ trực tiếp đến số 0969 80 2728.

Model	Loại xi lanh thủy lực xe nâng	Tải trọng	Giá tham khảo (VNĐ)
LIFT-1T	Xi nâng thủy lực	1 tấn	3.200.000
LIFT-2T	Xi lanh thủy lực nâng	2 tấn	4.800.000
LIFT-3T	Xi lanh nâng	3 tấn	6.500.000
LIFT-5T	Xi lanh nâng	5 tấn	9.500.000
TILT-2T	Xi lanh thủy lực xe nâng nghiêng	2 tấn	4.200.000
TILT-3T	Xi lanh xe nâng nghiêng	3 tấn	6.000.000
TILT-5T	Xi lanh nghiêng	5 tấn	8.500.000
STEERING-1T	Xi thủy lực trợ lực lái	1 tấn	2.500.000
STEERING-2T	Xi lanh trợ lực lái	2 tấn	3.600.000
STEERING-3T	Xi lanh trợ lực lái	3 tấn	5.200.000

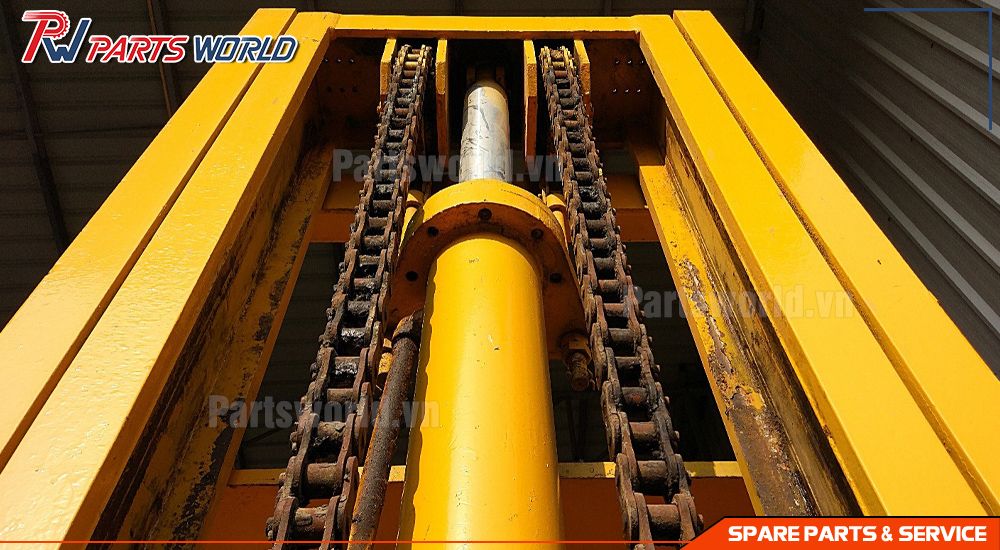

Ty ben xe nâng — Vị trí của xi lanh thủy lực xe nâng

Hình ảnh thực tế xi lanh thủy lực xe nâng nghiêng

Trên đây là một số thông tin về sản phẩm xi lanh thủy lực xe nâng mà PartsWorld đang phân phối. Quý khách hàng hãy liên hệ hotline 0969 80 2728 của chúng tôi để được tư vấn lựa chọn sản phẩm phù hợp với nhu cầu cũng như là hỗ trợ đặt hàng, lắp đặt nhanh chóng.
