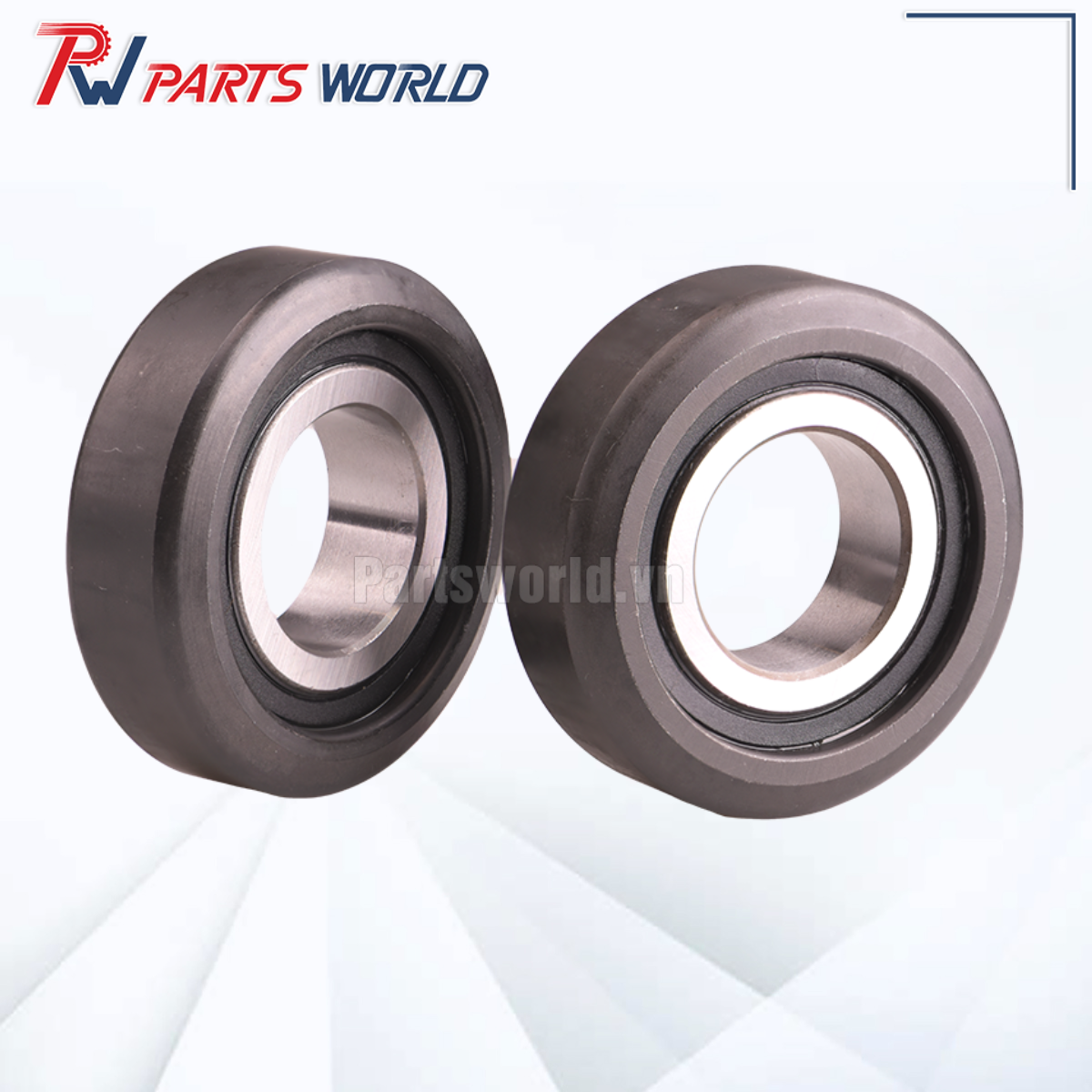

Bạc đạn khung nâng là bộ phận quan trọng trong hệ thống nâng hạ xe nâng, giúp dẫn hướng chuyển động, giảm ma sát và duy trì độ ổn định của khung nâng khi vận hành. Vòng bi khung nâng được sử dụng trên nhiều dòng xe Toyota, Komatsu, Mitsubishi, TCM, Nissan, Hangcha, Heli và các thương hiệu khác. Trong bài viết dưới đây, Parts World sẽ giúp bạn tìm hiểu cấu tạo, phân loại, kích thước, dấu hiệu hư hỏng và cách lựa chọn bạc đạn khung xe nâng phù hợp.

BẢNG KÍCH THƯỚC BẠC ĐẠN KHUNG NÂNG THAM KHẢO

Kích thước bạc đạn khung nâng là yếu tố quan trọng khi lựa chọn phụ tùng thay thế. Các thông số cần quan tâm gồm đường kính trong, đường kính ngoài, chiều rộng, biên dạng vòng ngoài và mã sản phẩm.

Dưới đây là một số kích thước và mã bạc đạn được ghi nhận trong các danh mục phụ tùng tham khảo:

Dòng xe/model tham khảo	Kích thước (mm)	Mã bạc đạn tham khảo
Komatsu FD20–25/-12, -14	40 × 118 × 33	37B-9AA-1511
Komatsu FD20–30/-14	40 × 90,2 × 29	LD0009249476
Toyota 5–8FD35–40	45 × 124,5 × 34	63382-30510-71
TCM FD10–18T12/T19	35 × 102 × 28/21	130307KT
TCM FD35–50T8/T9	50 × 143,5 × 41/27	23818-20701

CÁCH CHỌN BẠC ĐẠN KHUNG NÂNG PHÙ HỢP

Khi mua bạc đạn khung nâng xe nâng, người dùng cần lưu ý những tiêu chí sau:

Chọn theo hãng và model xe: Xác định xe nâng Toyota, Komatsu, Mitsubishi, TCM, Hangcha, Heli hoặc thương hiệu khác, kèm model và số serial.
Kiểm tra kích thước: Đối chiếu đường kính trong, đường kính ngoài, chiều rộng và hình dạng bề mặt vòng ngoài.

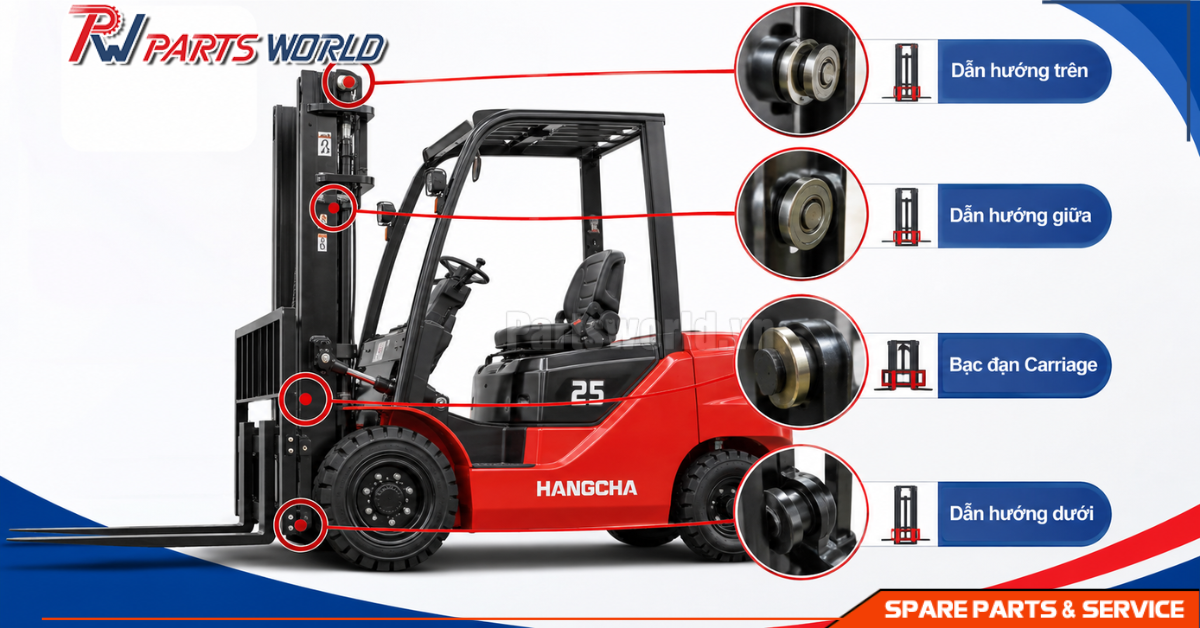

Xác định đúng vị trí lắp đặt: Phân biệt bạc đạn dẫn hướng, bạc đạn giá nâng và con lăn chặn hông.
Đối chiếu mã phụ tùng: Ưu tiên mã OEM hoặc mã sản phẩm được xác nhận phù hợp với cấu hình khung nâng.
Lựa chọn chất lượng: Ưu tiên bạc đạn có thông số rõ ràng, khả năng chịu lực phù hợp và nguồn gốc có thể kiểm chứng.

Để hạn chế mua sai, nên gửi hình ảnh bạc đạn cũ cùng các thông tin xe cho đơn vị cung cấp phụ tùng để được tư vấn đối chiếu.

BẠC ĐẠN CÓ CÙNG KÍCH THƯỚC CÓ GIỐNG NHAU KHÔNG?

Bạc đạn có cùng kích thước chưa chắc đã giống nhau hoặc có thể thay thế cho nhau. Đối với bạc đạn khung nâng xe nâng, hai sản phẩm có cùng đường kính trong, đường kính ngoài và chiều rộng vẫn có thể khác nhau về cấu tạo, khả năng chịu tải, vật liệu, độ chính xác và thiết kế vòng ngoài.

Khi lựa chọn vòng bi khung nâng, cần chú ý những yếu tố sau:

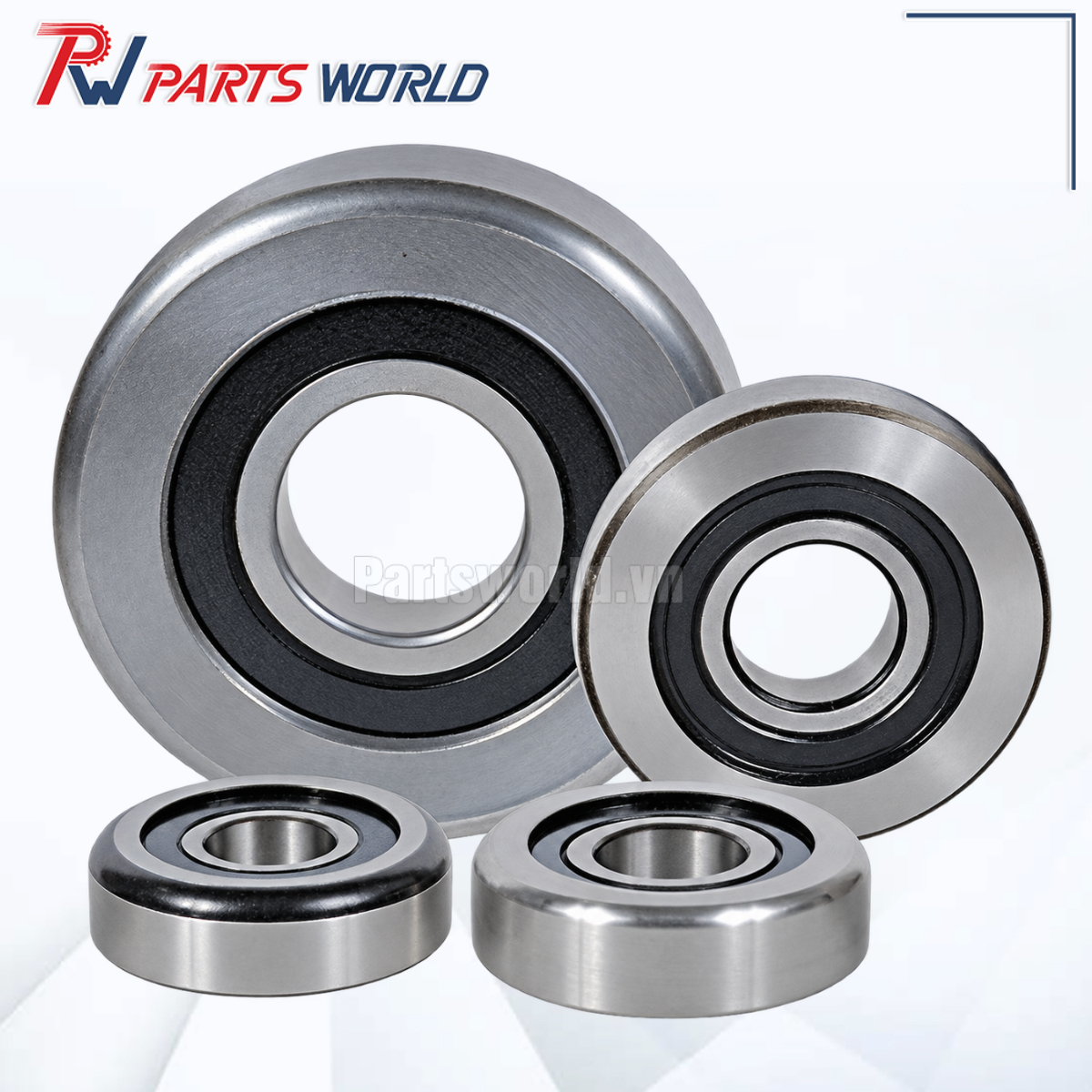

Cấu tạo: Bạc đạn có thể sử dụng bi cầu, bi đũa hoặc kết cấu chuyên dụng.
Khả năng chịu tải: Mỗi loại được thiết kế để chịu tải trọng và lực tác động khác nhau.
Vật liệu: Chất lượng thép, độ cứng và khả năng chống mài mòn có thể khác nhau.
Thiết kế vòng ngoài: Có thể là dạng phẳng, dạng cong hoặc biên dạng đặc biệt phù hợp với ray khung nâng.
Mã bạc đạn: Mỗi mã sản phẩm có thể tương ứng với thông số kỹ thuật và vị trí lắp đặt riêng.

Vì vậy, khi thay thế bạc đạn khung nâng, không nên chỉ dựa vào kích thước. Người mua cần đối chiếu mã phụ tùng, model xe nâng, vị trí lắp đặt và thông số kỹ thuật để lựa chọn sản phẩm tương thích, giúp hệ thống nâng hạ vận hành ổn định, hạn chế hư hỏng và đảm bảo an toàn.

Bạc đạn có cùng kích thước có giống nhau

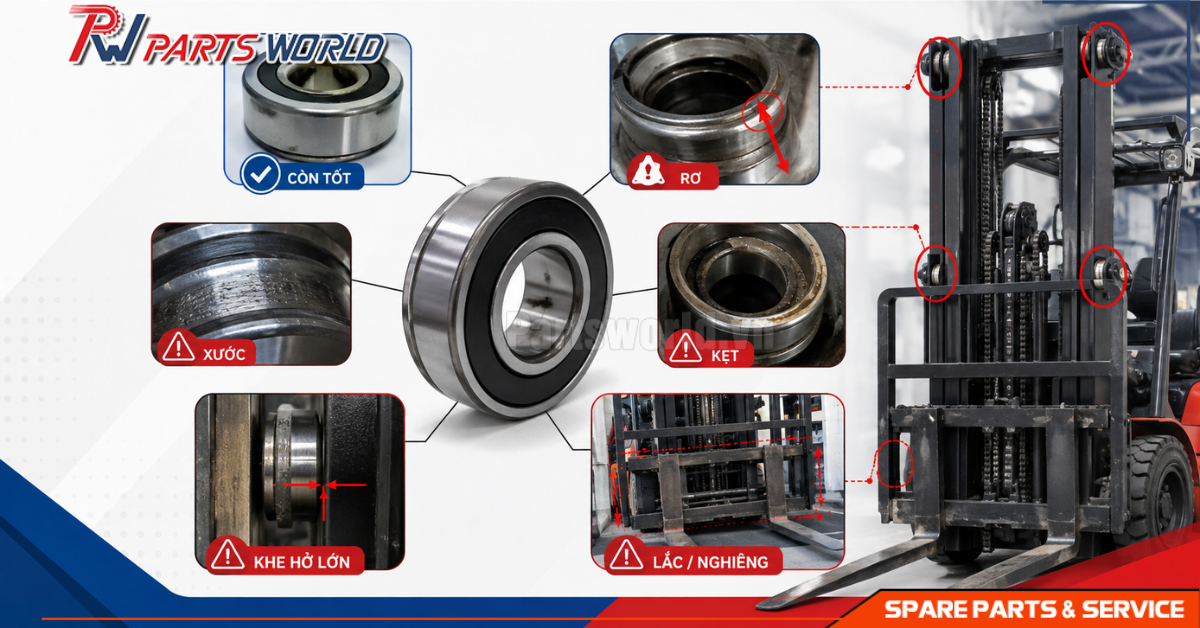

NGUYÊN NHÂN KHIẾN BẠC ĐẠN KHUNG NÂNG NHANH HƯ HỎNG

Một số nguyên nhân phổ biến khiến bạc đạn khung xe nâng bị mài mòn hoặc giảm tuổi thọ gồm:

Vận hành quá tải: Gây lực tác động vượt khả năng làm việc của hệ thống
Bụi bẩn và nước xâm nhập: Làm hỏng chất bôi trơn, tăng ma sát và ăn mòn
Ray khung nâng bị mòn hoặc lệch: Tạo áp lực không đều lên bề mặt con lăn
Lắp đặt sai kỹ thuật: Khiến bạc đạn hoạt động không đúng vị trí hoặc sai khe hở
Va đập mạnh: Làm biến dạng, nứt hoặc gây hư hỏng phần tử lăn.
Bảo dưỡng không phù hợp: Không kiểm tra định kỳ hoặc bôi trơn sai hướng dẫn kỹ thuật.

Việc kiểm tra khung nâng và phát hiện hư hỏng sớm giúp hạn chế các sự cố ảnh hưởng đến khả năng nâng hạ hàng hóa.

MUA BẠC ĐẠN KHUNG NÂNG Ở ĐÂU UY TÍN, GIÁ TỐT?

Nếu đang tìm kiếm bạc đạn khung nâng xe nâng Toyota, Komatsu, Mitsubishi, TCM, Nissan, Hangcha, Heli hoặc những dòng xe nâng khác, khách hàng có thể liên hệ Parts World – Thế giới phụ tùng và dịch vụ để được tư vấn lựa chọn phụ tùng phù hợp.

Parts World kinh doanh nhiều nhóm phụ tùng xe nâng, phục vụ nhu cầu sửa chữa, bảo dưỡng và thay thế linh kiện. Khi liên hệ mua bạc đạn khung nâng, khách hàng nên chuẩn bị các thông tin như hãng xe, model, số serial, mã bạc đạn và kích thước thực tế để thuận tiện đối chiếu.
