Vòng bi xe nâng (Bạc đạn xe nâng)

Vòng bi xe nâng hay bạc đạn xe nâng là một thành phần thiết yếu trên xe, giúp giảm ma sát và hỗ trợ chuyển động. PartsWorld sẽ giới thiệu về các loại vòng bi xe nâng phổ biến, ưu điểm của chúng cùng hướng dẫn sử dụng hiệu quả trong nội dung dưới đây.

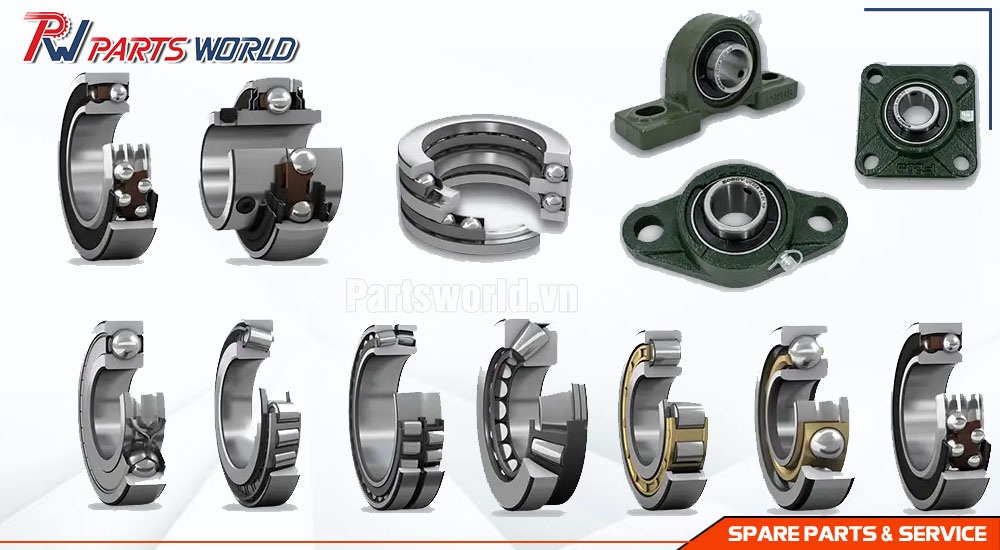

CÁC LOẠI VÒNG BI XE NÂNG

Vòng bi xe nâng hay còn gọi là bạc đạn xe nâng là chi tiết cơ khí được thiết kế để giảm ma sát và hỗ trợ chuyển động cho các bộ phận của xe nâng. Chúng đóng vai trò quan trọng trong việc đảm bảo hiệu suất hoạt động của xe nâng, giúp giảm thiểu lực cản, tăng cường độ bền cho thiết bị. Các loại bạc đạn xe nâng phổ biến có thể kể tới là:

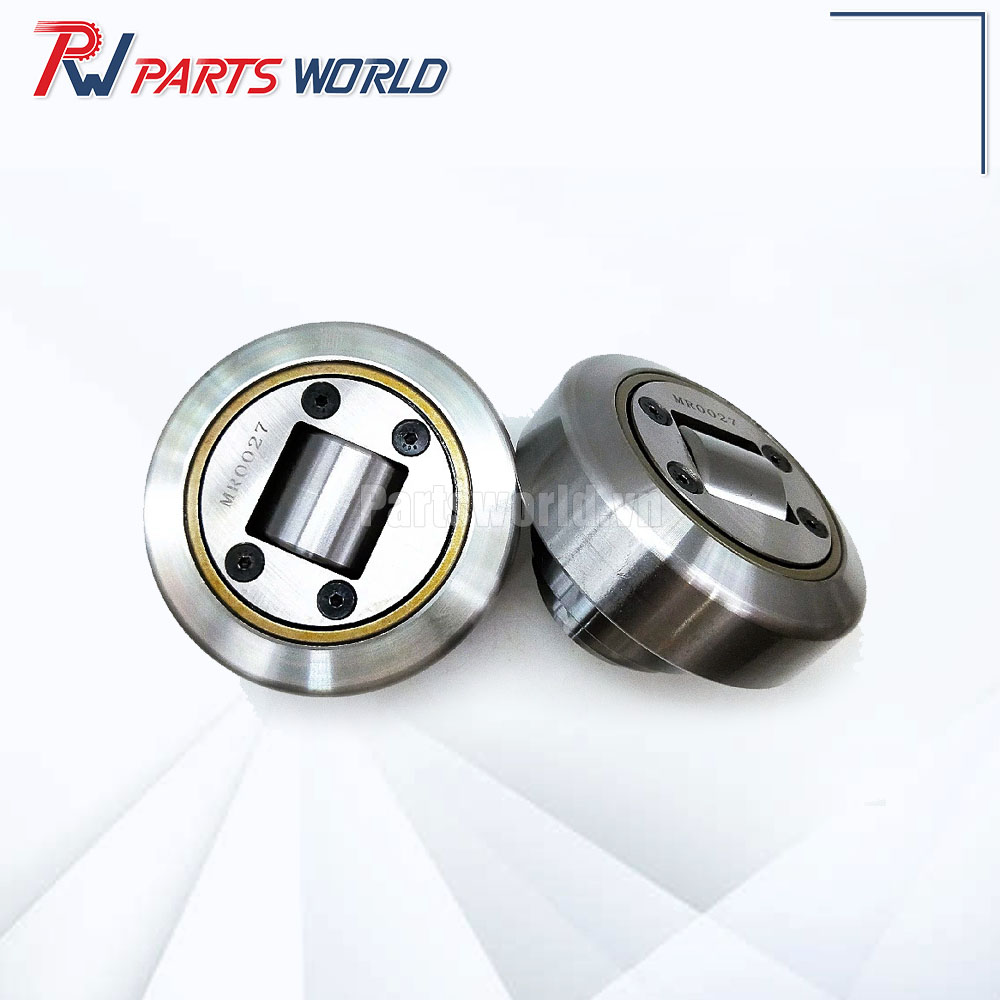

Vòng bi khung nâng

Vòng bi khung nâng thường được thiết kế dưới dạng bi cầu, có khả năng chịu lực tốt, chịu tải trọng cao. Chúng được lắp đặt giữa khung nâng và giá nâng, giúp giảm ma sát trong quá trình nâng hạ hàng hóa. Khi xe nâng hoạt động, vòng bi này cho phép khung nâng di chuyển trơn tru, êm ái.

Vòng bi dẫn xích

Vai trò trong việc dẫn hướng xích nâng: Vòng bi dẫn xích giúp dẫn hướng xích nâng và hạ cột nâng, đảm bảo xích hoạt động ổn định, không bị trượt trong quá trình nâng hạ. Vòng bi xe nâng dẫn xích có thể chịu tải trọng lớn, thường từ 1 tấn đến 5 tấn, có rãnh bên ngoài để giữ chặt dây xích.

Vòng bi tỳ (ắc phi nhê)

Vòng bi tỳ thường được lắp đặt ở vị trí tỳ trục đứng, giúp chịu tải trọng dọc trục, hỗ trợ sự ổn định của khung nâng trong quá trình hoạt động.

Vòng bi kim

Vòng bi kim được sử dụng chủ yếu cho các trục đứng trong xe nâng, giúp giảm ma sát và tăng cường khả năng chịu tải. Vòng bi kim xe nâng được chế tạo từ vật liệu hợp kim đặc biệt, có độ cứng cao, chịu tải trọng lên đến 3 tấn.

Vòng bi tỳ khung nâng

Vòng bi tỳ khung nâng là một phần quan trọng giúp ổn định khung nâng của xe nâng, giúp giảm ma sát và hỗ trợ chuyển động của khung nâng trong quá trình nâng hạ hàng hóa. Chúng đóng vai trò như một điểm tì, giúp khung nâng di chuyển êm ái. Vòng bi tỳ thường được thiết kế dạng bi cầu, cho phép chịu tải trọng lớn và hoạt động hiệu quả trong môi trường làm việc khắc nghiệt.

Vòng bi may ơ

Vòng bi may ơ được sử dụng cho các bánh xe của xe nâng, chịu tải trọng lớn, có kích thước đa dạng. Vòng bi này giúp bánh xe quay trơn tru, giảm thiểu ma sát và mài mòn, đồng thời phân bổ đều tải trọng lên các bánh xe. Điều này rất quan trọng trong việc duy trì sự ổn định cho xe nâng khi di chuyển.

Vòng bi chữ thập

Vòng bi chữ thập thường được sử dụng trong các hệ thống dẫn động phức tạp của xe nâng. Chúng giúp truyền động, điều khiển các chuyển động của xe nâng, đặc biệt là trong các hệ thống lái và truyền động. Bạc đạn xe nâng chữ thập có khả năng chịu tải tốt, giảm thiểu ma sát, giúp tăng cường hiệu suất hoạt động của xe nâng. Vòng bi chữ thập có cấu tạo hình chóp nón với các rãnh lăn, cho phép chúng hoạt động hiệu quả trong các điều kiện tải trọng và tốc độ khác nhau.

ƯU ĐIỂM CỦA BẠC ĐẠN XE NÂNG CHẤT LƯỢNG CAO

Vòng bi xe nâng là một trong những thành phần quan trọng giúp xe nâng hoạt động hiệu quả nhất. Dưới đây là những ưu điểm nổi bật của bạc đạn xe nâng:

• Chịu tải trọng lớn, độ bền cao: Vòng bi xe nâng được thiết kế để chịu tải trọng lớn, thường từ 1 tấn đến 10 tấn, tùy thuộc vào từng loại bạc đạn và ứng dụng cụ thể. Chúng có cấu tạo chắc chắn với các viên bi lớn, vòng ngoài dày, giúp phân bổ đều tải trọng và giảm thiểu nguy cơ hư hỏng trong quá trình sử dụng.
• Hoạt động êm ái, ít rung động: Vòng bi xe nâng được sản xuất với công nghệ tiên tiến, giúp giảm thiểu độ rơ và rung động trong quá trình hoạt động. Điều này không chỉ mang lại sự êm ái cho xe nâng mà còn giúp bảo vệ các bộ phận khác của thiết bị khỏi bị mài mòn do rung động. Việc hoạt động êm ái này là rất quan trọng trong các môi trường làm việc yêu cầu độ chính xác cao.
• Giảm ma sát, tiết kiệm năng lượng: Bạc đạn xe nâng giúp giảm ma sát giữa các bộ phận chuyển động, từ đó tiết kiệm năng lượng tiêu thụ. Việc giảm thiểu ma sát có thể giúp tiết kiệm từ 15% đến 30% năng lượng so với các hệ thống không sử dụng vòng bi.
• Tuổi thọ sử dụng lâu dài: Vòng bi xe nâng có tuổi thọ sử dụng cao, thường lên đến 5-10 năm nếu được bảo trì đúng cách. Với việc sử dụng vật liệu chất lượng cao và công nghệ chế tạo tiên tiến, bạc đạn xe nâng có thể hoạt động ổn định trong điều kiện môi trường khắc nghiệt.
• Dễ dàng bảo trì, thay thế: Việc bảo trì và thay thế bạc đạn xe nâng rất đơn giản, nhanh chóng. Người dùng chỉ cần kiểm tra định kỳ và thay thế khi phát hiện dấu hiệu hư hỏng hoặc mài mòn để đảm bảo hiệu suất hoạt động của xe nâng.

THÔNG SỐ CÁC LOẠI VÒNG BI XE NÂNG

Dưới đây là thông số của một số loại vòng bi xe nâng được dùng phổ biến nhất:

Loại vòng bi	Đường kính trong (mm)	Đường kính ngoài (mm)	Chiều rộng (mm)	Tải trọng động (kN)	Tốc độ tối đa (vòng/phút)
Vòng bi khung nâng	40	115	30	24.5	2000
Vòng bi dẫn xích	35	107.7	47	20	1800
Vòng bi tỳ (ắc phi nhê)	30	72	19	15	1500
Vòng bi kim	20	32	20	10	2500
Vòng bi côn xiên	25	62	24	30	1500
Vòng bi hình đũa trụ	15	40	30	12	2000
Vòng bi chữ thập	45	85	30	25	1800

BẢNG GIÁ CÁC LOẠI VÒNG BI XE NÂNG

Mỗi loại bạc đạn xe nâng lại có mức giá khác nhau. Dưới đây là mức giá tham khảo cho một số loại vòng bi đang được sử dụng hiện nay:

Loại vòng bi	Kích thước (mm)	Giá
Vòng bi khung nâng	55 x 119.2 x 34	1.200.000 VND
Vòng bi khung nâng	25 x 80 x 22	800.000 VND
Vòng bi khung nâng	30 x 91.5 x 24.5	950.000 VND
Vòng bi dẫn xích	40 x 108 x 34	1.000.000 VND
Vòng bi tỳ (ắc phi nhê)	30 x 72 x 19	600.000 VND
Vòng bi kim	20 x 32 x 20	500.000 VND
Vòng bi côn xiên	25 x 62 x 24	1.100.000 VND
Vòng bi chữ thập	45 x 85 x 30	1.300.000 VND

HƯỚNG DẪN SỬ DỤNG VÒNG BI XE NÂNG

Để đảm bảo vòng bi xe nâng hoạt động hiệu quả, kéo dài tuổi thọ, việc tuân thủ các hướng dẫn sử dụng là rất quan trọng. Dưới đây là một số bước cụ thể mà người dùng cần thực hiện:

Kiểm tra kỹ trước khi lắp đặt

• Kiểm tra tình trạng bạc đạn: Trước khi lắp đặt, hãy kiểm tra vòng bi để đảm bảo không có dấu hiệu hư hỏng như nứt, mẻ hoặc rỉ sét.
• Kiểm tra kích thước: Đảm bảo rằng kích thước của bạc đạn (đường kính trong, đường kính ngoài và chiều rộng) phù hợp với yêu cầu kỹ thuật của xe nâng.
• Kiểm tra bề mặt lắp đặt: Đảm bảo bề mặt lắp đặt sạch sẽ, không có bụi bẩn hay dầu mỡ, để đảm bảo vòng bi có thể lắp đặt chính xác và không bị trượt trong quá trình vận hành.

Bôi trơn đầy đủ theo định kỳ

• Chọn loại dầu bôi trơn phù hợp: Sử dụng dầu bôi trơn chuyên dụng cho vòng bi xe nâng, thường là dầu gốc khoáng hoặc tổng hợp, với độ nhớt phù hợp (SAE 10W-30 là một lựa chọn phổ biến).
• Tần suất bôi trơn: Thực hiện bôi trơn vòng bi định kỳ, thường là mỗi 500 giờ hoạt động hoặc 3 tháng một lần, tùy thuộc vào điều kiện làm việc.
• Lượng bôi trơn: Đảm bảo bôi trơn đủ lượng, không quá nhiều để tránh làm tràn ra ngoài, cũng không quá ít để đảm bảo vòng bi không bị khô.

Thay thế khi phát hiện hư hỏng

• Kiểm tra định kỳ: Thực hiện kiểm tra vòng bi ít nhất 1 lần mỗi tháng để phát hiện sớm các dấu hiệu hư hỏng như tiếng kêu lạ, rung động mạnh hoặc nhiệt độ tăng cao.
• Thay thế kịp thời: Nếu phát hiện vòng bi có dấu hiệu hư hỏng, cần thay thế ngay lập tức để tránh gây hư hỏng cho các bộ phận khác của xe nâng. Thời gian thay thế vòng bi thường là từ 1-2 giờ, tùy thuộc vào loại xe nâng và vị trí vòng bi.

Vòng bi xe nâng/bạc đạn xe nâng không chỉ giúp nâng cao hiệu suất hoạt động mà còn đảm bảo an toàn trong quá trình vận hành. Việc lựa chọn và bảo trì đúng cách các loại vòng bi sẽ kéo dài tuổi thọ của xe nâng, tiết kiệm chi phí, nâng cao hiệu quả làm việc. Hãy liên hệ ngay với PartsWorld qua hotline 0969 80 2728 để được tư vấn lựa chọn sản phẩm phù hợp khi có nhu cầu thay thế phụ tùng xe nâng này.
