Bơm cao áp xe nâng

CẤU TẠO CỦA BƠM CAO ÁP XE NÂNG

Cấu tạo của bơm cao áp xe nâng gồm nhiều bộ phận cơ khí chính xác, phối hợp để nén, điều chỉnh và cung cấp nhiên liệu diesel đến hệ thống kim phun. Tùy theo loại bơm cao áp PE, VE hoặc bơm điều khiển điện tử, cấu tạo có thể khác nhau. Dựa trên hình minh họa, các bộ phận chính bao gồm:

1. Thân bơm cao áp

Thân bơm là bộ phận chịu lực, có nhiệm vụ cố định và bảo vệ các chi tiết bên trong bơm cao áp xe nâng. Bộ phận này thường được chế tạo từ kim loại có độ bền cao, giúp duy trì độ chính xác và ổn định trong quá trình vận hành.

2. Trục dẫn động

Trục dẫn động nhận chuyển động quay từ động cơ, truyền lực đến cơ cấu bơm để thực hiện quá trình nén nhiên liệu. Đây là bộ phận quan trọng, giúp bơm cao áp hoạt động đồng bộ với chu kỳ làm việc của động cơ diesel.

3. Piston bơm cao áp (Plunger)

Piston là chi tiết có độ chính xác cao, chuyển động trong xy-lanh bơm để nén nhiên liệu, tạo áp suất cần thiết cho quá trình phun. Khi piston hoặc xy-lanh bị mài mòn, khả năng tạo áp suất của bơm cao áp xe nâng dầu có thể suy giảm, khiến động cơ khó khởi động hoặc hoạt động không ổn định.

4. Bộ điều tốc

Bộ điều tốc có chức năng điều chỉnh lượng nhiên liệu cung cấp theo tốc độ và tải động cơ, góp phần duy trì tốc độ vận hành ổn định, hạn chế tình trạng động cơ tăng tốc vượt mức cho phép. Tùy thiết kế, chức năng này có thể được thực hiện bằng cơ cấu cơ khí hoặc hệ thống điều khiển điện tử.

5. Cửa cấp nhiên liệu

Cửa cấp nhiên liệu là vị trí tiếp nhận dầu diesel từ hệ thống cấp nhiên liệu áp suất thấp vào bơm phun nhiên liệu xe nâng. Nhiên liệu đi qua bộ phận này trước khi được nén đến áp suất cần thiết, bảo đảm quá trình cung cấp nhiên liệu diễn ra liên tục.

6. Van cao áp

Van cao áp có nhiệm vụ kiểm soát dòng nhiên liệu từ phần tử bơm đến đường ống cao áp ở các kiểu bơm được trang bị van này. Bộ phận giúp quá trình cấp và ngắt nhiên liệu diễn ra đúng đặc tính thiết kế, góp phần bảo đảm hoạt động của hệ thống phun diesel.

7. Đầu ra nhiên liệu

Đầu ra nhiên liệu là vị trí kết nối bơm cao áp với đường ống dẫn nhiên liệu áp suất cao. Tùy cấu tạo hệ thống, nhiên liệu được đưa trực tiếp đến các kim phun hoặc đến ống tích áp chung (Common Rail), phục vụ quá trình phun vào buồng đốt.

Kết luận: Các bộ phận trong cấu tạo bơm cao áp xe nâng có mối liên hệ chặt chẽ, quyết định khả năng tạo áp suất và cung cấp nhiên liệu cho động cơ diesel. Việc hiểu rõ cấu tạo giúp người sử dụng nhận biết dấu hiệu hư hỏng, bảo dưỡng đúng kỹ thuật và lựa chọn bơm cao áp xe nâng Toyota, Mitsubishi, Hangcha, Heli phù hợp với từng model động cơ.

Lưu ý: Hình minh họa thể hiện một mẫu bơm cao áp cụ thể. Không phải tất cả các loại bơm đều có cấu tạo và vị trí các chi tiết giống nhau.

CÁC LOẠI BƠM CAO ÁP XE NÂNG PHỔ BIẾN HIỆN NAY

Bơm cao áp xe nâng được chia thành nhiều loại tùy theo cấu tạo, phương pháp tạo áp suất và công nghệ phun nhiên liệu của động cơ diesel. Trong đó, ba loại đáng chú ý gồm bơm cao áp PE, bơm cao áp VE và bơm cao áp Common Rail. Mỗi loại có nguyên lý hoạt động, đặc điểm kỹ thuật và yêu cầu bảo dưỡng khác nhau.

1. Bơm cao áp PE – Bơm cao áp kiểu dãy

Bơm cao áp PE sử dụng nhiều phần tử bơm piston – xy-lanh được bố trí thành dãy, thường tương ứng với số xy-lanh động cơ. Khi trục cam quay, các piston chuyển động để nén nhiên liệu và cung cấp dầu diesel đến từng kim phun theo thứ tự làm việc.

Đặc điểm nổi bật của loại bơm này là khả năng cấp nhiên liệu độc lập cho từng xy-lanh. Tuy nhiên, quá trình kiểm tra và cân chỉnh lượng phun cần được thực hiện bằng thiết bị chuyên dụng nhằm bảo đảm động cơ hoạt động đồng đều.

Ứng dụng: Thường gặp trên một số động cơ diesel công nghiệp và xe nâng đời cũ sử dụng hệ thống phun nhiên liệu cơ khí.

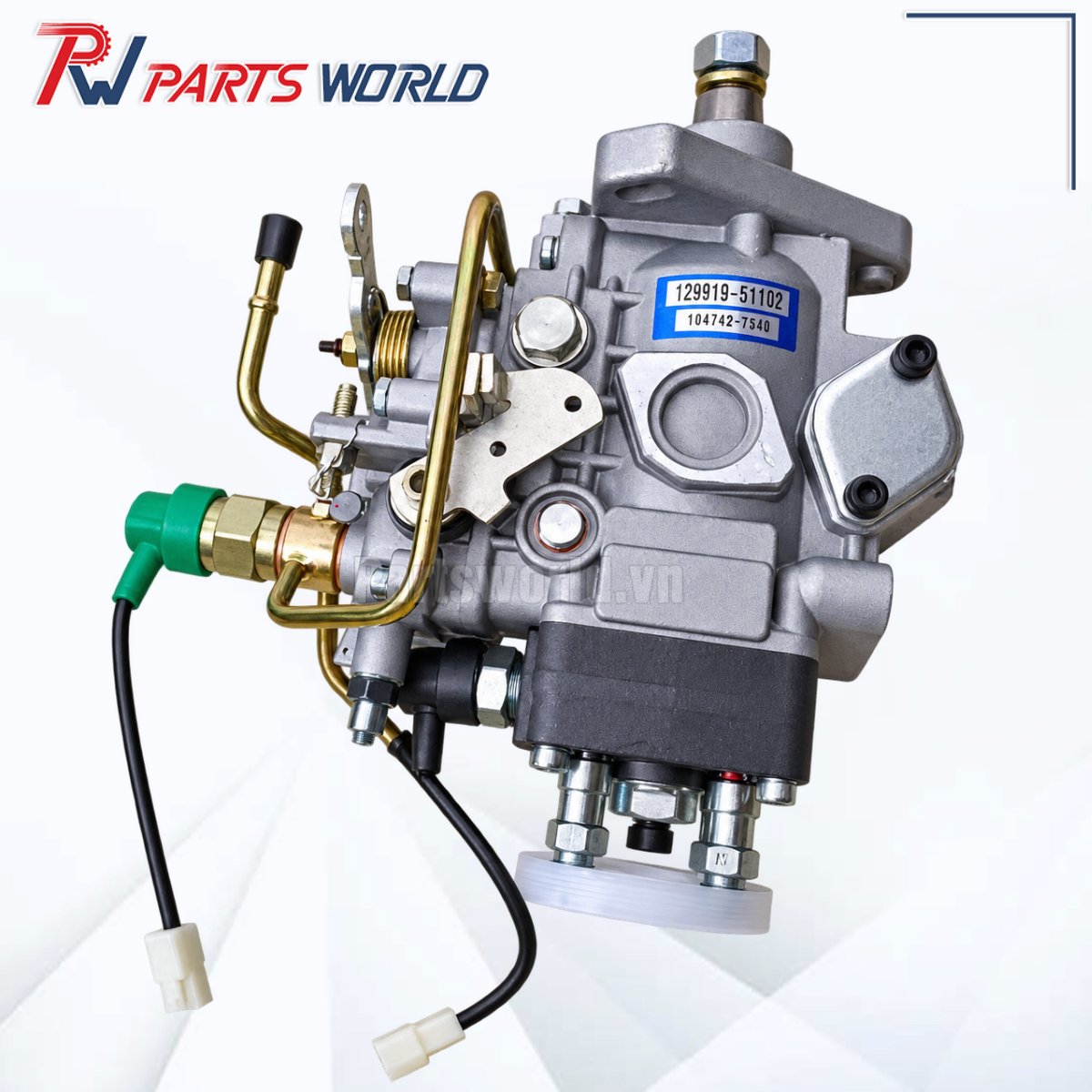

2. Bơm cao áp VE – Bơm cao áp phân phối

Khác với bơm PE, bơm cao áp VE sử dụng cơ cấu bơm kết hợp bộ phận phân phối để đưa nhiên liệu đến các xy-lanh theo đúng thứ tự hoạt động của động cơ.

Nhờ cơ chế phân phối tập trung, loại bơm này có thể giảm số lượng phần tử bơm so với thiết kế kiểu dãy. Tuy nhiên, các chi tiết bên trong yêu cầu độ chính xác cao; khi bị mài mòn hoặc sai lệch điều chỉnh có thể ảnh hưởng đến lượng nhiên liệu cung cấp.

Ứng dụng: Được sử dụng trên một số động cơ diesel công suất nhỏ và vừa, bao gồm các ứng dụng xe nâng chạy dầu.

3. Bơm cao áp Common Rail – Bơm cao áp trong hệ thống phun điện tử

Bơm cao áp Common Rail có nguyên lý hoạt động khác với hai loại bơm truyền thống. Thay vì trực tiếp phân phối nhiên liệu đến từng kim phun, bơm tạo áp suất cao và đưa dầu diesel vào ống tích áp chung (Common Rail).

Từ đây, bộ điều khiển động cơ (ECU) phối hợp với các kim phun điện tử để kiểm soát thời điểm và lượng nhiên liệu phun vào buồng đốt. Công nghệ này cho phép tối ưu quá trình cháy, hỗ trợ cải thiện hiệu suất nhiên liệu và kiểm soát khí thải khi được thiết kế, hiệu chỉnh phù hợp.

Ứng dụng: Trang bị trên các dòng động cơ diesel sử dụng hệ thống phun Common Rail, trong đó có một số xe nâng thế hệ mới.

4. So sánh bơm cao áp PE, VE và Common Rail

5. Nên chọn loại bơm cao áp xe nâng nào?

Việc lựa chọn bơm cao áp xe nâng dầu không chỉ phụ thuộc vào thương hiệu Toyota, Mitsubishi, Hangcha, Heli hay Komatsu mà còn phải căn cứ vào hệ thống nhiên liệu của từng động cơ.

Khi mua hoặc thay thế, cần kiểm tra:

• Mã động cơ: Xác định chính xác dòng động cơ đang sử dụng

• Mã bơm cao áp (OEM): Đối chiếu với mã phụ tùng gốc

• Công nghệ phun: Xác định hệ thống sử dụng bơm PE, VE hay Common Rail

• Thông số lắp đặt: Kiểm tra kiểu dẫn động, chân lắp, đầu nối và cơ cấu điều khiển.

Để lựa chọn đúng bơm cao áp xe nâng, khách hàng có thể liên hệ Parts World và cung cấp model xe, mã động cơ hoặc hình ảnh bơm cũ để được hỗ trợ kiểm tra phụ tùng tương thích và nhận báo giá.
