Bàn đạp côn xe nâng

Bàn đạp côn xe nâng là bộ phận điều khiển ly hợp trên các dòng xe nâng sử dụng hộp số cơ, giúp người vận hành đóng – ngắt truyền động khi khởi hành, chuyển số hoặc dừng xe. Sau thời gian sử dụng, bàn đạp có thể bị kẹt, nặng, lỏng hoặc không hồi về vị trí ban đầu, ảnh hưởng đến khả năng điều khiển xe. Parts World cung cấp phụ tùng bàn đạp côn xe nâng cho nhiều dòng xe Toyota, Komatsu, TCM, Hangcha, Heli và Mitsubishi, hỗ trợ tư vấn lựa chọn sản phẩm theo model và mã phụ tùng.

BÀN ĐẠP CÔN XE NÂNG LÀ GÌ?

Bàn đạp côn xe nâng, còn gọi là bàn đạp ly hợp xe nâng hoặc chân côn xe nâng, là bộ phận được người lái tác động bằng chân để điều khiển cơ cấu ly hợp, cho phép ngắt hoặc nối truyền động từ động cơ đến hộp số.

Trên xe nâng sử dụng hộp số cơ, bàn đạp côn thường được bố trí bên trái cụm bàn đạp điều khiển. Khi người lái đạp côn, hệ thống ly hợp được tác động để tạm thời ngắt truyền động, hỗ trợ chuyển số và kiểm soát quá trình khởi hành.

Không phải tất cả xe nâng đều sử dụng bàn đạp côn truyền thống. Một số dòng xe nâng dùng hộp số powershift hoặc truyền động thủy lực có bàn đạp inching để điều khiển xe di chuyển chậm và chính xác.

Chức năng của bàn đạp côn xe nâng

• Đóng – ngắt ly hợp: Kiểm soát việc truyền mô-men xoắn từ động cơ đến hộp số.
• Hỗ trợ chuyển số: Giúp quá trình chuyển số trên xe nâng hộp số cơ diễn ra thuận lợi.
• Kiểm soát khởi hành: Hỗ trợ xe bắt đầu di chuyển êm ái khi phối hợp đúng với chân ga.
• Hỗ trợ dừng xe: Cho phép ngắt truyền động khi giảm tốc hoặc dừng, kết hợp với hệ thống phanh.
• Tăng khả năng điều khiển: Giúp người vận hành chủ động trong quá trình di chuyển và xử lý hàng hóa.

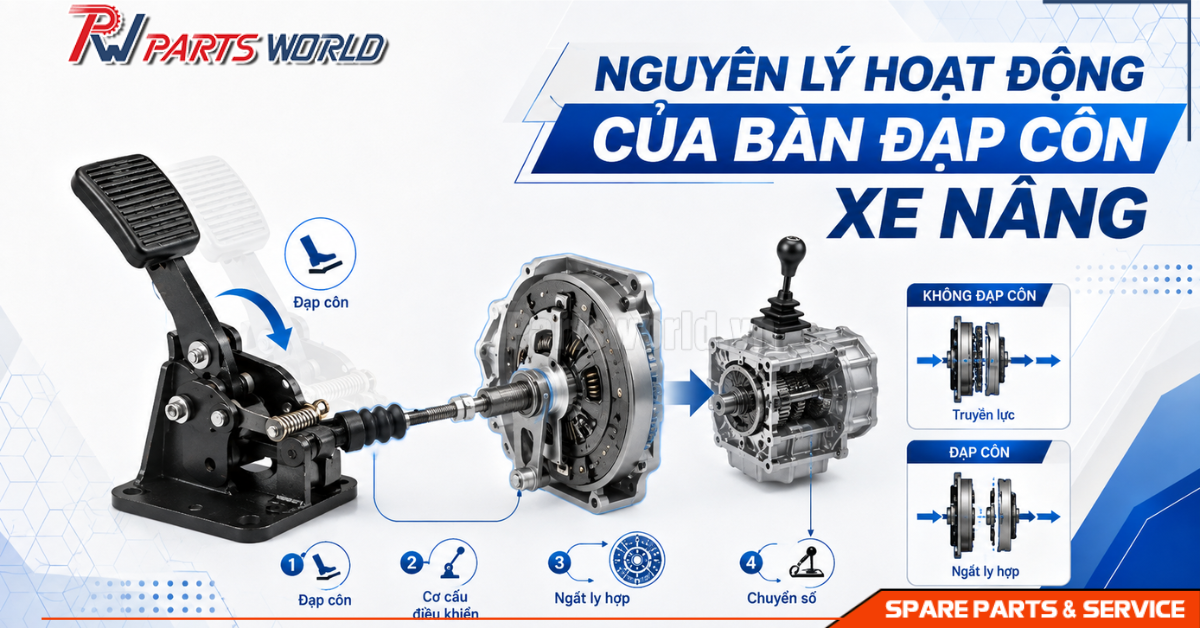

NGUYÊN LÝ HOẠT ĐỘNG CỦA BÀN ĐẠP CÔN XE NÂNG

Nguyên lý hoạt động của bàn đạp côn xe nâng dựa trên việc truyền lực từ chân người vận hành đến cơ cấu điều khiển ly hợp, giúp đóng hoặc ngắt truyền động giữa động cơ và hộp số.

Quá trình hoạt động gồm ba trạng thái chính:

1. Khi không đạp côn

Ở trạng thái bình thường, ly hợp được đóng, cho phép truyền mô-men xoắn từ động cơ đến hộp số theo thiết kế của hệ thống truyền động.

2. Khi đạp bàn đạp côn

Lực đạp được truyền qua cơ cấu liên kết đến bộ phận điều khiển ly hợp. Ly hợp tách ra, tạm thời ngắt truyền động, tạo điều kiện cho người vận hành chuyển số trên xe nâng hộp số cơ.

3. Khi nhả bàn đạp côn

Lò xo và cơ cấu hồi vị đưa bàn đạp trở lại vị trí ban đầu. Ly hợp dần đóng lại, khôi phục khả năng truyền mô-men xoắn từ động cơ đến hộp số.

Việc đạp, nhả côn cần thực hiện đúng kỹ thuật. Thói quen giữ chân trên bàn đạp côn trong thời gian dài có thể khiến ly hợp không đóng hoàn toàn, làm tăng nguy cơ trượt và mài mòn các chi tiết liên quan.

CÁC LOẠI BÀN ĐẠP CÔN XE NÂNG PHỔ BIẾN

Bàn đạp côn xe nâng có thể được phân loại theo cơ cấu dẫn động hoặc dòng xe sử dụng.

Phân loại theo cơ cấu dẫn động

• Bàn đạp côn dẫn động cơ khí: Sử dụng thanh kéo, dây cáp hoặc các cơ cấu liên kết cơ học để truyền lực từ bàn đạp đến hệ thống ly hợp. Kết cấu và phương thức điều chỉnh phụ thuộc vào từng dòng xe.
• Bàn đạp côn dẫn động thủy lực: Tác động lên cơ cấu xi lanh điều khiển, truyền lực thông qua dầu thủy lực đến bộ phận chấp hành của ly hợp. Loại này cần bảo đảm hệ thống kín, không rò rỉ và hoạt động đúng áp suất thiết kế.

Bàn đạp côn xe nâng theo thương hiệu

Thương hiệu	Lưu ý khi lựa chọn
Toyota	Kiểm tra model, số khung và loại hộp số
Komatsu	Phân biệt xe sử dụng ly hợp cơ với xe dùng hộp số Torqflow
TCM	Đối chiếu mã OEM, cụm chốt và giá đỡ
Hangcha	Xác định đời xe, loại truyền động và kích thước lắp đặt
Heli	Kiểm tra kiểu bàn đạp và cơ cấu dẫn động
Mitsubishi	Đối chiếu mã phụ tùng và số serial của xe

Lưu ý: Bàn đạp côn xe nâng Toyota, Komatsu, Hangcha hay Heli không mặc nhiên có thể lắp thay thế cho nhau. Ngay trong cùng một thương hiệu, các model và đời xe khác nhau cũng có thể sử dụng cụm bàn đạp riêng.

DẤU HIỆU BÀN ĐẠP CÔN XE NÂNG BỊ HỎNG

Trong quá trình vận hành, bàn đạp côn xe nâng có thể xuất hiện một số biểu hiện bất thường. Nhận biết sớm giúp hạn chế hư hỏng lan rộng đến hệ thống ly hợp và truyền động.

Dấu hiệu	Nguyên nhân có thể
Bàn đạp côn bị kẹt	Khớp xoay khô, gỉ sét, cong vênh hoặc cơ cấu liên kết bị cản trở
Bàn đạp không tự hồi	Lò xo hồi vị hỏng, cơ cấu dẫn động bị kẹt
Chân côn bị nặng	Ma sát lớn tại khớp xoay hoặc hệ thống điều khiển ly hợp gặp sự cố
Bàn đạp bị lỏng, rung	Bạc lót, chốt xoay hoặc giá đỡ bị mài mòn
Khó vào số	Hành trình ly hợp không phù hợp hoặc bộ phận ly hợp bị lỗi
Xe bị giật khi khởi hành	Ly hợp đóng không đều, thao tác điều khiển chưa phù hợp hoặc hệ thống truyền động có vấn đề

Các dấu hiệu trên không đủ để khẳng định toàn bộ cụm bàn đạp côn đã hỏng. Chẳng hạn, khó chuyển số hoặc xe bị giật cũng có thể xuất phát từ đĩa ly hợp, cơ cấu nhả ly hợp hoặc hộp số.

Khi bàn đạp hoạt động bất thường, cần ngừng sử dụng xe tại vị trí an toàn và kiểm tra trước khi tiếp tục vận hành.

CÁCH KIỂM TRA VÀ THAY THẾ BÀN ĐẠP CÔN XE NÂNG

Việc kiểm tra bàn đạp côn cần được thực hiện khi xe đã dừng, hạ càng nâng, cài phanh đỗ và bảo đảm điều kiện an toàn theo hướng dẫn của nhà sản xuất.

Kiểm tra tình trạng bàn đạp

• Quan sát mặt bàn đạp, cần đạp và giá đỡ để phát hiện dấu hiệu cong, nứt hoặc biến dạng
• Kiểm tra chốt xoay, bạc lót và lò xo hồi vị
• Kiểm tra tình trạng lỏng, mòn tại các khớp liên kết.
• Quan sát dây cáp, thanh kéo hoặc cơ cấu thủy lực nếu có
• Đo hành trình và độ rơ theo tài liệu kỹ thuật của đúng model xe.

Khi nào cần thay bàn đạp côn xe nâng?

Nên xem xét thay thế khi cần bàn đạp bị cong hoặc nứt, giá đỡ biến dạng, các khớp xoay mòn nghiêm trọng hoặc cơ cấu hồi vị hư hỏng không thể khắc phục an toàn.

Đối với những trường hợp chỉ hỏng bạc lót, chốt hoặc lò xo, kỹ thuật viên có thể đánh giá khả năng thay chi tiết riêng thay vì thay toàn bộ cụm bàn đạp.

Sau khi sửa chữa hoặc lắp đặt, cần kiểm tra hành trình, khả năng hồi vị và hoạt động của hệ thống ly hợp theo thông số nhà sản xuất trước khi đưa xe trở lại làm việc.

MUA BÀN ĐẠP CÔN XE NÂNG Ở ĐÂU UY TÍN?

Nếu đang tìm mua bàn đạp côn xe nâng Toyota, Komatsu, TCM, Hangcha, Heli hoặc Mitsubishi… khách hàng có thể tham khảo sản phẩm tại Parts World.

Parts World là đơn vị kinh doanh phụ tùng xe nâng, cung cấp các sản phẩm phục vụ sửa chữa, bảo dưỡng và thay thế cho nhiều dòng xe nâng đang sử dụng tại Việt Nam.

Thông tin liên hệ Parts World

• Hotline: 0969 80 2728
• Email: lienhe.partsworld@gmail.com
• WebSite: https://partsworld.vn/
• Trụ sở: Số 60, Đường Hoàng Quốc Việt, Nghĩa Đô, Hà Nội
• Phạm vi hỗ trợ: tư vấn và cung cấp lốp xe nâng trên toàn quốc.
