Cầu dẫn xe nâng container (FORKLIFT RAMP) là một thiết bị chuyên dụng được thiết kế để tạo ra một phần đường nối giữa xe nâng và container. Chức năng chính của cầu này là hỗ trợ quá trình bốc dỡ và vận chuyển hàng hóa, giúp nâng cao hiệu suất làm việc và giảm thiểu thời gian cũng như công sức của người lao động.

GIỚI THIỆU CHUNG VỀ CẦU DẪN XE NÂNG CONTAINER

Cầu dẫn container, cầu container, cầu xe nâng là dòng thiết bị phổ biến không thể thiếu được đối với các kho hàng, nhà máy sản suất, kho tàng, bến bãi. Tùy theo tải trọng làm việc của xe nâng + Hàng hóa mà khách hàng có thể lắp đặt, trang bị các loại cầu dẫn container khác nhau:

Cầu dẫn container cố định
Cầu dẫn container di động

Dưới đây là những thông số kỹ thuật của sản phẩm quý khách hàng có thể tham vào và lựa chọn cho phù hợp với nhu cầu của mình:

Thông số	Giá trị
Khả năng chịu tải	8000 – 20000 kg
Chiều dài tổng thể	13000 mm
Chiều dài đoạn dốc	8000 mm
Chiều dài mặt cầu	4000 mm
Chiều dài tấm dẫn lên sàn	500 mm
Chiều dài tấm tiếp sàn	400 mm
Bề rộng mặt cầu	2350 mm
Bề rộng dốc cầu	2350 mm
Bề rộng lối lên	2000 mm
Chất liệu	Thép chịu lực
Sơn	Tĩnh điện
Màu sắc	Nâu, đen, xanh, đỏ
Grating răng cưa chống trượt	250 x 50 x 40 x 8 mm
Chân chống chịu tải	12 tấn (mỗi chiếc)
Bánh xe di động	Có
Chiều cao mặt cầu	1350 – 1650 mm
Thanh răng gia cố	Mặt sau
Bảo hành	1 năm
Trọng lượng xe (Truck Weight)	3.5 – 6.5 tấn (tùy tải trọng và model)
Kiểu lái (Driving Mode)	Ngồi lái (sit-on)
Hệ thống phanh	Phanh thủy lực, phanh tay cơ khí
Hệ thống truyền động	Hộp số tự động hoặc bán tự động
Khả năng leo dốc (Gradeability)	15 – 20% (khi có tải)
Tốc độ di chuyển tối đa	18 – 22 km/h (không tải)
Tốc độ nâng tối đa	400 – 500 mm/s (có tải)

CẤU TẠO CỦA CẦU LÊN CONTAINER

Cầu dẫn xe nâng container là một thiết bị quan trọng giúp kết nối giữa xe nâng và container, tạo điều kiện thuận lợi cho việc bốc dỡ hàng hóa. Cấu tạo của cầu xe nâng di động bao gồm những thành phần chính như: Thân cầu, chân chống, bánh xe, lớp chống trượt,…

1. Thân cầu dẫn container

Thân cầu lên xe container thường được làm từ thép cao cấp, chiếm khoảng 90% cấu trúc của thiết bị. Thép không chỉ có khả năng chịu lực tốt mà còn chống ăn mòn, đảm bảo độ bền trong quá trình sử dụng.

Kích thước của cầu dẫn xe nâng container thường dao động từ 11.000 mm đến 13.000 mm (chiều dài) và 2.100 mm đến 2.400 mm (chiều rộng), chiều cao nâng hạ từ 1.350 mm đến 1.650 mm.

Thiết kế của thân cầu container di động bao gồm các ống sắt lớn chạy dọc, cùng với các thanh sắt nhỏ hơn để tăng khả năng chịu lực khi xe nâng di chuyển qua.

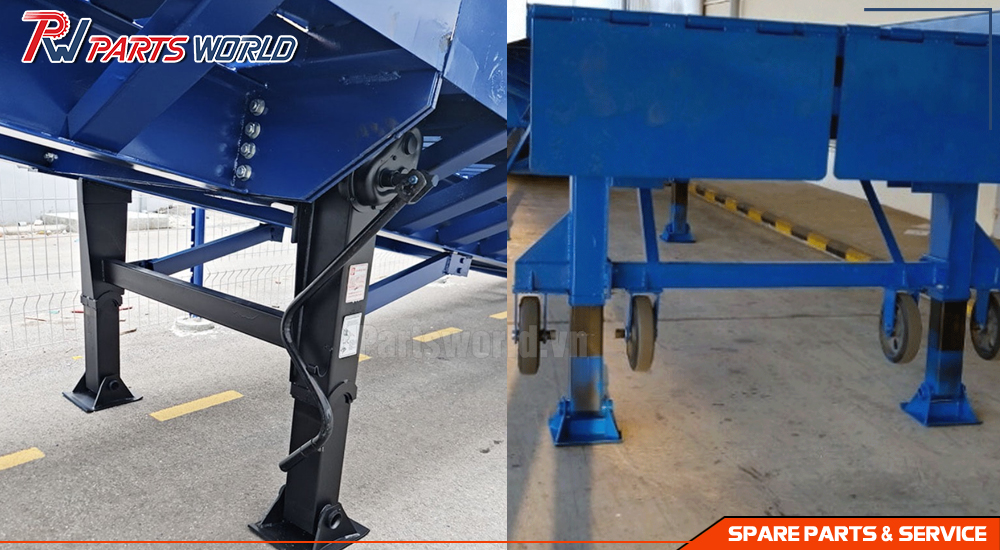

2. Chân chống cầu lên xe container

Chân chống có chức năng nâng đỡ cầu và có khả năng điều chỉnh chiều cao, giúp cầu dẫn ổn định khi xe nâng hoạt động. Số lượng chân chống thường là 2 hoặc 4, tùy thuộc vào thiết kế cụ thể của cầu. Chân chống này được thiết kế để chịu tải trọng lớn lên đến 28 tấn.

3. Bánh xe của cầu xe nâng

Bánh xe cầu lên container thường được làm từ cao su đặc, với đường kính khoảng 400 mm. Bánh xe này giúp di chuyển cầu dễ dàng và linh hoạt trên các bề mặt khác nhau, đồng thời chịu được tải trọng lớn khi có xe nâng hoạt động trên cầu.

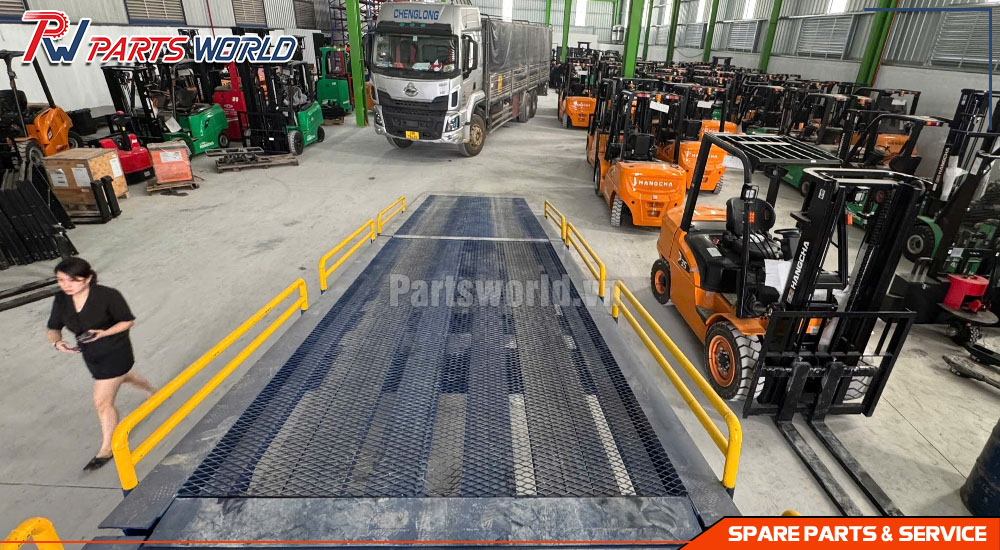

4. Lớp bề mặt chống trượt

Để đảm bảo an toàn khi sử dụng, cầu dẫn xe nâng container được thiết kế với các bề mặt chống trượt. Các phương pháp chống trượt thường sử dụng bao gồm việc lắp đặt các tấm lưới hoặc bề mặt có hình lưỡi cưa, giúp tăng độ bám cho bánh xe của xe nâng. Vật liệu sử dụng cho thiết kế chống trượt thường là thép hoặc các hợp kim có độ bền cao, đảm bảo không bị mài mòn trong quá trình sử dụng.

CÁC LOẠI CẦU DẪN XE NÂNG LÊN CONTAINER

Dưới đây là cách phân loại cầu dẫn xe nâng container:

Phân loại theo tải trọng

Cầu xe nâng container 6 tấn: Thích hợp cho việc bốc dỡ hàng hóa nhẹ và trung bình.
Cầu dẫn xe nâng 8 tấn: Được sử dụng phổ biến trong các kho bãi và nhà máy với tải trọng vừa phải.
Cầu dẫn xe nâng container 10 tấn: Phù hợp cho các loại hàng hóa nặng, thường được sử dụng trong cảng biển và khu công nghiệp.
Cầu dẫn xe nâng trên 12 tấn: Dùng cho các ứng dụng yêu cầu tải trọng lớn, như bốc dỡ máy móc hoặc hàng hóa cồng kềnh.

Phân loại theo kích thước

Cầu dẫn xe nâng container dài 9m: Thích hợp cho các không gian nhỏ và điều kiện làm việc hạn chế.
Cầu lên xe container dài 10m: Được sử dụng phổ biến trong các kho bãi có không gian vừa phải.
Cầu cont di động dài 11m đến 13m: Phù hợp cho các khu vực cần bốc dỡ hàng hóa từ container lớn hoặc xe tải.

Phân loại theo thiết kế lip

Cầu lên container lip liền (Fixed Lip): Thiết kế lip kết nối cố định với thùng xe container, giúp tăng cường độ ổn định khi xe nâng di chuyển.
Cầu xe nâng di động lip xoay (Swing Lip): Lip có thể xoay để dễ dàng kết nối với thùng xe, giúp tăng tính linh hoạt trong quá trình bốc dỡ.
Cầu dẫn lip 3 bên (Three Lateral Lip): Thiết kế cho phép kết nối cùng lúc với nhiều xe chở hàng, thích hợp cho các hoạt động bốc dỡ hàng hóa đa dạng.

Phân loại theo tính di động

Cầu dẫn lên container cố định: Được lắp đặt tại một vị trí nhất định và không thể di chuyển, thường dùng cho các khu vực bốc dỡ hàng hóa cố định.
Cầu dẫn di động: Có bánh xe và có thể dễ dàng di chuyển đến nhiều vị trí khác nhau, phù hợp cho các kho bãi cần thay đổi vị trí thường xuyên.

Phân loại theo vật liệu

Cầu dẫn xe nâng thép: Được làm từ thép cường lực, có khả năng chịu tải cao và độ bền tốt, thường được sử dụng trong các ứng dụng công nghiệp.
Cầu dẫn hợp kim nhôm: Nhẹ hơn và dễ di chuyển, thích hợp cho các ứng dụng yêu cầu tính di động cao.

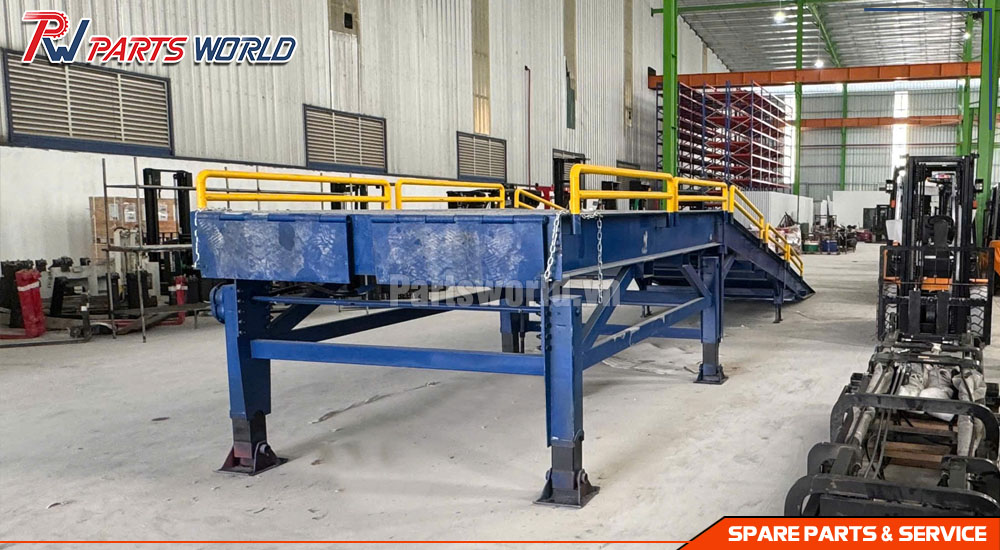

Chiều cao cầu dẫn container có thể thay đổi

BẢNG GIÁ CẦU DẪN XE NÂNG LÊN CONTAINER

Bảng giá bán cầu dẫn container hiện nay rất đa dạng, tùy thuộc vào kích thước và chất lượng sản phẩm. Dưới đây là thông tin tham khảo về các loại cầu dẫn phổ biến. Để biết mức giá cầu dẫn xe nâng container chính xác nhất, quý khách hàng vui lòng liên hệ trực tiếp với PartsWorld qua hotline 0969 80 2728.

Mẫu cầu dẫn xe nâng container	Tải trọng (tấn)	Chiều dài (m)	Giá tham khảo (VNĐ)
Cầu dẫn xe nâng container KAT-YD10	10	12,8	95.000.000
Cầu lên xe container 9m	6 – 10	9	80.000.000 – 90.000.000
Cầu dẫn xe nâng 11m	8 – 12	11	95.000.000 – 105.000.000
Cầu dẫn xe nâng container 13m	10 – 15	13	110.000.000 – 120.000.000
Cầu dẫn xe nâng container 10 tấn	10	10,3	94.000.000
Cầu dẫn xe nâng lưới Grating 10 tấn	10	10	173.000.000
Cầu dẫn xe nâng 2 khúc	8	10	117.000.000

Quý khách hàng có thể tham khảo thêm các bộ công tác xe nâng khác cho doanh nghiệp của mình:

CÁCH CHỌN MUA CẦU DẪN XE NÂNG CONTAINER

Để chọn mua cầu dẫn phù hợp, cần xem xét các tiêu chí cụ thể:

Khả năng chịu lực: Tải trọng của cầu dẫn cần lớn hơn 20-30% so với tổng trọng lượng xe nâng và hàng hóa. Ví dụ, nếu xe nâng và hàng hóa nặng 8 tấn, nên chọn cầu dẫn từ 10 tấn trở lên. Các mức tải trọng phổ biến bao gồm 6 tấn, 8 tấn, 10 tấn, 12 tấn, 15 tấn, tùy thuộc vào nhu cầu.
Kích thước cầu dẫn: Chiều dài lý tưởng là 12-13m, với phần sàn phẳng khoảng 4.4m và phần dốc khoảng 8.5m, đảm bảo xe nâng di chuyển dễ dàng. Chiều rộng nên từ 2.1m đến 2.5m, đặc biệt rộng hơn cho hàng hóa cồng kềnh. Khả năng điều chỉnh độ cao từ 1.15m đến 1.8m, phù hợp với chiều cao container và kho bãi.
Tần suất sử dụng: Nếu sử dụng hơn 5 lần/ngày, nên chọn cầu dẫn thủy lực để tăng hiệu suất. Đối với tần suất thấp, loại thủ công tiết kiệm chi phí hơn.
Môi trường làm việc: Nếu sử dụng ngoài trời, cần chọn cầu dẫn có bề mặt chống trượt, như lưới grating răng cưa, để tránh trơn trượt, đặc biệt trong điều kiện mưa.
Chi phí và lợi ích dài hạn: Giá cầu dẫn dao động từ 80 triệu đến 120 triệu đồng, tùy kích thước và tải trọng. Thời gian hoàn vốn thường từ 8-12 tháng, với chi phí bảo trì hàng năm khoảng 3-5 triệu đồng. Nên so sánh giá cả và chính sách bảo hành (12-24 tháng) từ các nhà cung cấp.
Lựa chọn nhà cung cấp: Các tiêu chí lựa chọn bao gồm: Có chứng nhận chất lượng như ISO, CE. Đội ngũ hỗ trợ lắp đặt tận nơi và hướng dẫn sử dụng chi tiết. Phản hồi tích cực từ khách hàng, với linh kiện thay thế sẵn sàng khi cần. Thời gian giao hàng nhanh, đặc biệt với đơn hàng trong nước, thường chỉ 10 ngày.

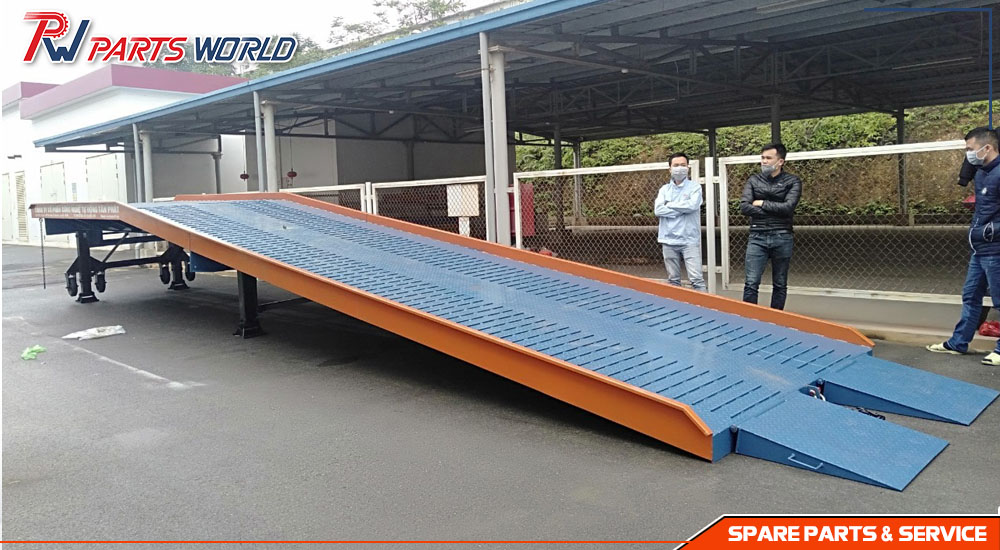

Cầu Dẫn lên thùng container dùng gân chống trượt

QUY TRÌNH LẮP ĐẶT VÀ SỬ DỤNG CẦU XE NÂNG CONTAINER

Lắp đặt cầu dẫn container không quá phức tạp, nhưng cần tuân thủ các bước sau để đảm bảo an toàn:

Đặt cầu xe nâng vào vị trí phù hợp, đảm bảo mặt bằng phẳng, ổn định. Chọn mặt bằng bê tông cứng, không lún, đủ diện tích (dài 12-13m, rộng 2.1-2.5m). Căn chỉnh cầu thẳng với container, cách 0.5-1m. Làm sạch bụi bẩn, nước đọng trên bề mặt để tránh trơn trượt.
Kiểm tra và điều chỉnh chân chống (romooc) để đạt độ cao cần thiết, từ 1250mm đến 1650mm. Đo chiều cao container, dùng hệ thống thủy lực hoặc tay quay để nâng chân chống. Khóa chốt an toàn, kiểm tra độ cao khớp với container, sai lệch dưới 10mm.
Kiểm tra đầu cầu, đảm bảo không hư hỏng, biến dạng. Quan sát đầu cầu, kiểm tra mối hàn, bu-lông và tấm ván hạ xuống. Làm sạch dầu mỡ. Nếu phát hiện hư hỏng, liên hệ nhà cung cấp để sửa chữa.
Thiết lập tấm ván hạ xuống để kết nối với container, đảm bảo an toàn. Hạ tấm ván từ từ, đảm bảo tiếp xúc ít nhất 80% với sàn container. Kiểm tra độ chắc chắn, điều chỉnh nếu có rung lắc khi xe nâng di chuyển.
Kết nối cầu với xe tải bằng dây xích, kiểm tra khóa an toàn. Dùng dây xích chịu lực, gắn vào móc trên cầu và container. Kéo căng dây, kiểm tra khóa an toàn, đảm bảo không lỏng trong quá trình sử dụng.
Điều chỉnh bánh xe (nếu có) để di chuyển linh hoạt, đảm bảo không lún. Kiểm tra áp suất lốp, khóa bánh xe. Đặt tấm lót nếu mặt đất yếu. Di chuyển thử cầu, đảm bảo bánh xe không kẹt hoặc lệch hướng.
Kiểm tra tổng thể, đảm bảo không có chướng ngại vật trên bề mặt cầu. Quét sạch bề mặt, kiểm tra lưới chống trượt và mối hàn. Gắn biển cảnh báo, đảm bảo khu vực xung quanh (3-5m) không có người hoặc vật cản.
Sử dụng xe nâng, chú ý đi đúng làn đường, không vượt tải trọng cho phép. Kiểm tra xe nâng, giữ tốc độ dưới 5km/h, không vượt tải trọng (6-15 tấn). Đi giữa làn, cố định hàng hóa, tránh đánh lái đột ngột.
Khi hoàn tất, tháo dây buộc, nâng dốc lên, di chuyển cầu ra. Tháo dây xích, nâng tấm ván, hạ chân chống. Di chuyển cầu ra, làm sạch bề mặt, cất nơi khô ráo, trên giá đỡ để tránh biến dạng.

Cầu Dẫn Xe Nâng Container chống trượt toàn sàn

LIÊN HỆ MUA HÀNG

Cầu dẫn xe nâng container là một phần không thể thiếu trong quy trình vận chuyển hàng hóa hiện đại, góp phần nâng cao hiệu quả hoạt động của các doanh nghiệp trong ngành logistics. Việc lựa chọn loại cầu phù hợp sẽ giúp tối ưu hóa quy trình bốc dỡ hàng hóa, tăng năng suất lao động, giảm thiểu rủi ro tai nạn và tiết kiệm chi phí nhân công.

Partsworld hiện không hỗ trợ mua hàng trực tuyến để đảm bảo quyền lợi tối đa cho khách hàng. Chúng tôi cần đầy đủ thông tin và nhu cầu cụ thể của bạn. Đội ngũ chuyên viên chăm sóc khách hàng của Partsworld sẽ nghiên cứu và tối ưu hóa giải pháp, mang đến sản phẩm Cầu dẫn xe nâng container phù hợp nhất với doanh nghiệp của bạn.

Khách hàng được nhận sản phẩm để kiểm tra, thử nghiệm, đồng thời xem xét đầy đủ giấy tờ liên quan như hợp đồng mua bán, giấy chứng nhận hợp quy, chứng từ xuất nhập khẩu,… Nếu phát hiện bất kỳ lỗi hoặc nghi ngờ nào, quý khách có quyền từ chối nhận hàng.

Cầu dẫn xe nâng container tại kho xe nâng đông anh
